Hajlított csövek méretellenőrzése: módszerek, eszközök, hibahatárok

Egyetlen milliméternyi eltérés is súlyos illesztési vagy funkcionális problémát okozhat a szerkezet egészében. Ezért van kiemelt jelentősége a méretellenőrzésnek, amely a gyártási folyamat szerves részét képezi.

Bár a hajlítás technológiája az utóbbi években sokat fejlődött, az ellenőrzési módszerek szerepe nem csökkent, sőt – még nagyobb hangsúlyt kapott. A cél ma már nem csupán az, hogy a cső „hasonlítson” a tervrajzra, hanem az, hogy precízen igazodjon a rajzi előírásokhoz, a szabványokhoz és a kapcsolódó szerkezetekhez is.

Miért kritikus a hajlított csövek ellenőrzése?

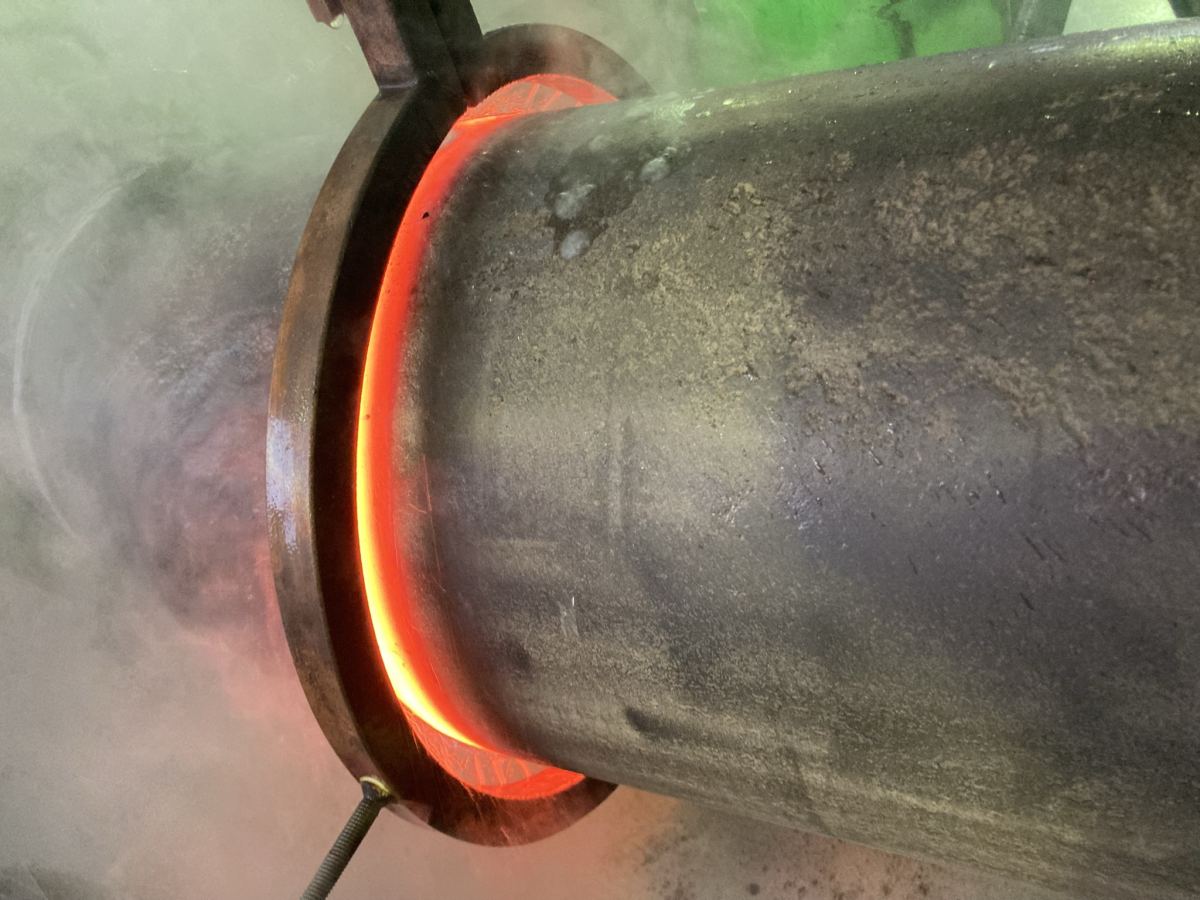

A csőhajlítás során a geometria számos ponton módosul: a falvastagság a belső ívnél megvastagodhat, a külső ívnél elvékonyodhat, a keresztmetszet torzulhat, a hajlítási sugár pedig az erők hatására minimálisan módosulhat. Ezek az eltérések egyenként is okozhatnak problémát, együtt pedig jelentős funkcióvesztést is eredményezhetnek.

Az ipar különböző területein (gépészet, HVAC, épületgépészet, járműipar stb.) ezek a csövek nem csupán szerkezeti elemek, hanem gyakran közvetlen funkciót látnak el – például folyadékokat vagy gázokat szállítanak. Ebben az esetben a legkisebb geometriai hiba is szivárgáshoz, nyomásveszteséghez vagy akár rendszerleálláshoz vezethet.

Ezért nem elég „ránézni” a hajlított csőre és elfogadni, ha „jól néz ki”. Minden fontos paramétert pontosan mérni kell.

Mely jellemzőket kell ellenőrizni?

A hajlított csövek méretellenőrzésekor az alábbi jellemzők szoktak fókuszba kerülni:

● a hajlítási szög pontos értéke (pl. 90° ± 0,5°),

● a hajlítási sugár (belső és külső is),

● a falvastagság változása a hajlított szakaszban,

● a cső oválissága vagy torzulása,

● az illeszkedési pontok közötti távolság,

● és a teljes hossz.

Ezeket általában nem csak a gyártás végén mérik meg, hanem a gyártási folyamat közben, hogy már az első eltérésnél közbe tudjanak lépni.

Eszközök és technikák a méretellenőrzéshez

A hajlított csövek méreteinek vizsgálatára különféle módszerek és eszközök állnak rendelkezésre, a cső típusától, méretétől és az elvárt pontosságtól függően.

Kézi mérőeszközök

A legegyszerűbb, de jól bevált megoldások közé tartoznak a tolómérők, szögmérők és hajlított sablonok. Ezekkel gyorsan és helyben ellenőrizhető, hogy a hajlítás közelít-e a kívánt paraméterekhez.

A kézi mérőeszközök előnye az alacsony költség és a gyors használat, azonban hátrányuk a korlátozott pontosság és a kezelő személy gyakorlottságára való nagyfokú ráutaltság.

Digitális mérőrendszerek

A modern mérőkarok és digitális szögmérők pontosabb és reprodukálhatóbb eredményt adnak. Ezek az eszközök gyakran szoftverrel összekötve működnek, és közvetlenül exportálják az adatokat.

Egy digitális rendszer képes például automatikusan kiszámolni a hajlítási szöget és a sugár eltérését az előírt értékhez képest, jelentősen felgyorsítva az ellenőrzési folyamatot.

Koordináta-mérőgépek (CMM)

Nagyobb pontosságot igénylő alkalmazásoknál, különösen 3D formájú csövek esetén, a koordináta-mérőgép a legjobb választás. Ezek az eszközök érintéses vagy érintésmentes módon háromdimenziós pontfelhőt hoznak létre a cső felületéről, majd összehasonlítják azt a CAD-modellel.

Egy CMM alkalmazása lehetővé teszi a teljes formai eltérés térképezését, nemcsak néhány mérési pont alapján, hanem részletes geometrián keresztül.

Optikai méréstechnika

Nagy mennyiségű cső esetén, ahol a sebesség is fontos, az optikai mérőrendszerek nyújtanak előnyt. Ezek kamerákkal és szenzorokkal dolgoznak, és képesek akár másodpercek alatt megállapítani a hajlítás minőségét.

Az optikai rendszerek gyakran szoftveres visszacsatolással működnek, tehát nemcsak mérnek, hanem a mért értékek alapján automatikusan be is avatkozhatnak a gyártásba (pl. korrigálják a következő hajlítást).

Hibahatárok és tűrések

A gyártási szabványok pontosan meghatározzák, hogy milyen eltérés még elfogadható egy adott paraméter esetében. Ezeket nevezik tűréshatároknak.

Például a hajlítási szög tűrése általában ±0,5 fok, de kritikus alkalmazásoknál ez lehet ±0,2 fok is. A falvastagság csökkenése nem haladhatja meg az eredeti érték 10%-át, míg a cső keresztmetszeti torzulása (oválisság) 5–7%-on belül kell maradjon.

Az ilyen hibahatárok betartása nem csupán formai kérdés: funkcionális problémák (pl. nyomásesés, illesztési hiba, szerkezeti gyengeség) elkerülését is szolgálják.

Hibák, amiket az ellenőrzés kiszűrhet

A méretellenőrzés célja nem pusztán a megfelelőség dokumentálása, hanem a potenciális hibák kiszűrése. Ezek a hibák jellemzően a következők:

● hajlítási szög eltérése, amely illesztési problémákat okozhat,

● falvastagság túlzott csökkenése, ami gyengébb szerkezeti stabilitást eredményez,

● deformált keresztmetszet, amely szivárgást vagy áramlásproblémát okoz,

● a hajlítási sugár nem megfelelő értéke, ami befolyásolhatja a szerkezet illeszkedését más elemekhez.

Ezek a hibák – ha időben észlelik őket – javíthatók vagy a gyártás paraméterei újrakalibrálhatók, megelőzve ezzel a selejtes sorozatgyártást.

A méretellenőrzés beépítése a gyártási folyamatba

Az ellenőrzés akkor a leghatékonyabb, ha nemcsak a gyártás végén történik, hanem a folyamat közben is. A korszerű hajlítógépek gyakran képesek automatizált módon visszajelzést adni a hajlítás pontosságáról, így már az első eltérés esetén be lehet avatkozni.

Az adatgyűjtés és dokumentálás lehetővé teszi a gyártás nyomon követését, a hibák visszakereshetőségét, és nem utolsósorban a vevők felé történő minőségbiztosítást is.

Összefoglalás

A hajlított csövek méretellenőrzése nem egyszerű minőségellenőrzési lépés, hanem a funkcionális megbízhatóság kulcsa. A modern mérőeszközök – a kézi tolómérőktől kezdve a digitális szkennerekig – lehetőséget adnak arra, hogy a csövek valóban azt a geometriát mutassák, amit a terv előír.

A precíz ellenőrzés biztosítja, hogy a csövek ne csak jól nézzenek ki, de hosszú távon is megbízhatóan teljesítsenek – akár gépészeti rendszerekben, akár ipari csőhálózatokban.
